燈條工程安裝方法
背景：
隨著使用WS2811產品的客戶越來越多，本公司為方便新老客戶更容易進行工程安裝與維護，特編此說明書。下面為工程安裝的具體流程與注意事項。

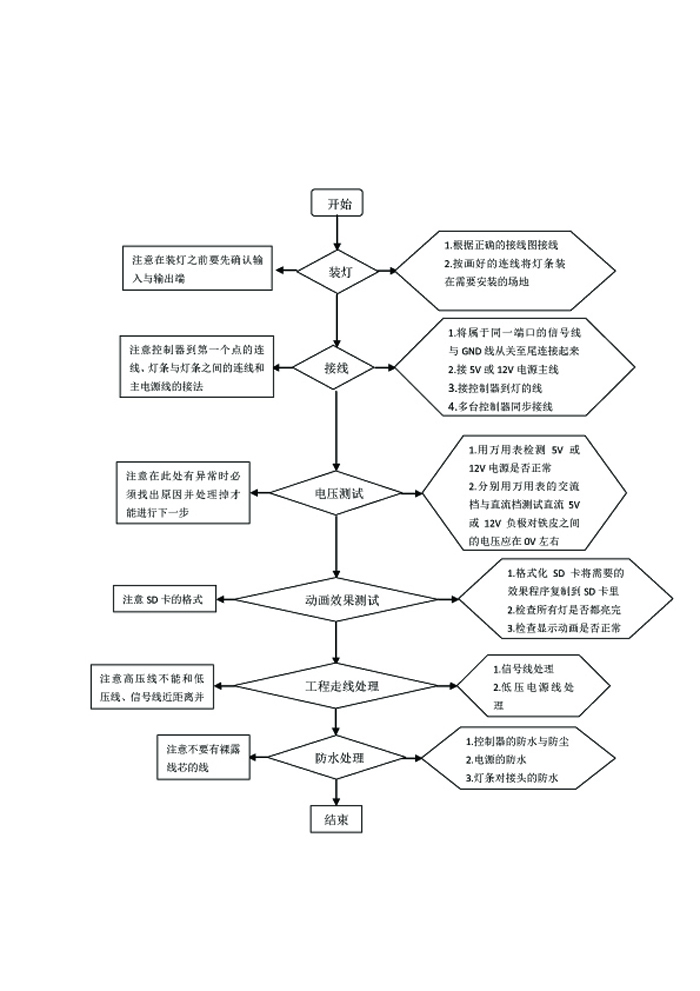

安裝流程圖：
安裝流程文字說明與圖解：
一、裝燈：
1.裝燈前請找相關人員索要接線圖并打印出來；
如下圖1
圖1
2.找出燈兩端為輸入的那個燈，如下兩圖：
圖2（輸入端） 圖3（輸出端）
3.從輸入端對應P1端開始按接線圖依次接線，下一燈輸入端接上一燈輸出端。
二、接線：
1.控制器到第一個點的正確接法如下圖4，注意控制器要接到第一個點的輸入端，并且控制器的第一個點一定要直接接電源主線，確保電壓夠5V或12V
圖4（正確接法）
2.燈與燈之間上一燈與下一燈的5V或12V電源正極與GND都必須分別接到從5V或12V電源處拉過來的主電源線上，燈上的5V或12V對應接電源上的5V或12V正極，燈上的GND對應接電源上的5V或12V負極。特別需要注意的是，上一燈的信號輸出和GND必須與下一燈的信號輸入和GND對應接好，而不能只接信號線而不接GND線，正確接法如下圖5：
圖5（正確接法）
3.如上圖5所示，每隔5米，燈的首尾的5V或12V和GND都必須接到主電源線上，本公司5V燈條每個像素點的最大功耗為0.3W，12V燈條每個像素點的最大功耗為0.72W，因此一臺輸出功率為300W（輸出5V 60A）的電源所帶的點不能超過1000個，(最好是控制在800個以內)。
4.多臺控制器同步接線如下圖6：
圖6
多臺控制器同步連接時，如上圖所有控制器的INPUT A連在下一臺的OUT A,控制器上INPUT B連在OUT B。每臺控制器中都有一張SD卡，每張SD卡里有對應的效果成序，多個效果程序是做成效果時控對應的端口自動生成的（即P1端口對應00-1.lg文件，P2端口對應00-2.lg文件），此時如果沒有00-1.lg文件，所有控制器都不會點亮LED燈。
什么時候會用到兩臺以上控制器？
1） 在燈數超過2048個時；
2） 燈數在2048以內，但燈又分為多個群組，且群組與群組之間的距離較遠（超過10米）；
3） 如果使用非本公司控制器，請參照控制器供應商提供的說明操作。
用到多臺控制器時應注意的事項：
1） 合理安排每個控制器所帶的點數，盡可能做到每臺控制器所帶點數差不多；
2） 盡量做到各自控制器到所控制的燈群組的距離要小；
3） 高壓供電部分的線不要與信號線走在同一線槽或距離很小，高壓部分的線也應與低壓部分的線分開走；
4） 此時只有00-1.lg文件所在的控制器上的按鈕按下才有反應；
5） 所有控制器的GND要用一根線將它們連接起來，保證有同一參考電位。
三．工程走線處理：
1.信號線走線盡量彩用屏蔽線，走線距離越短越好；
2.低壓5V/12V電源線走線應簡潔明了，每個電源所帶的點的區域明了，多臺電源時將電源與電源之間的5V/12v負極用一根線連起來；
3.注意高壓走線要與低壓部分、信號線盡量隔開，甚至必要時進行走線槽。如果本來就是走的線槽，高壓與低壓部分、信號線要走不同的線槽。
四．防水處理：
本產品一般用在戶外，因此所有祼露在外的線頭必須用電膠布包好，電源與控制器要放在不能被雨淋到的地方，最好用防水箱裝起來。
