LED全彩控制器 5-24V 12*200點 HC-312音樂控制器
- 產品概要:
-
產品名稱:音樂聲控控制器

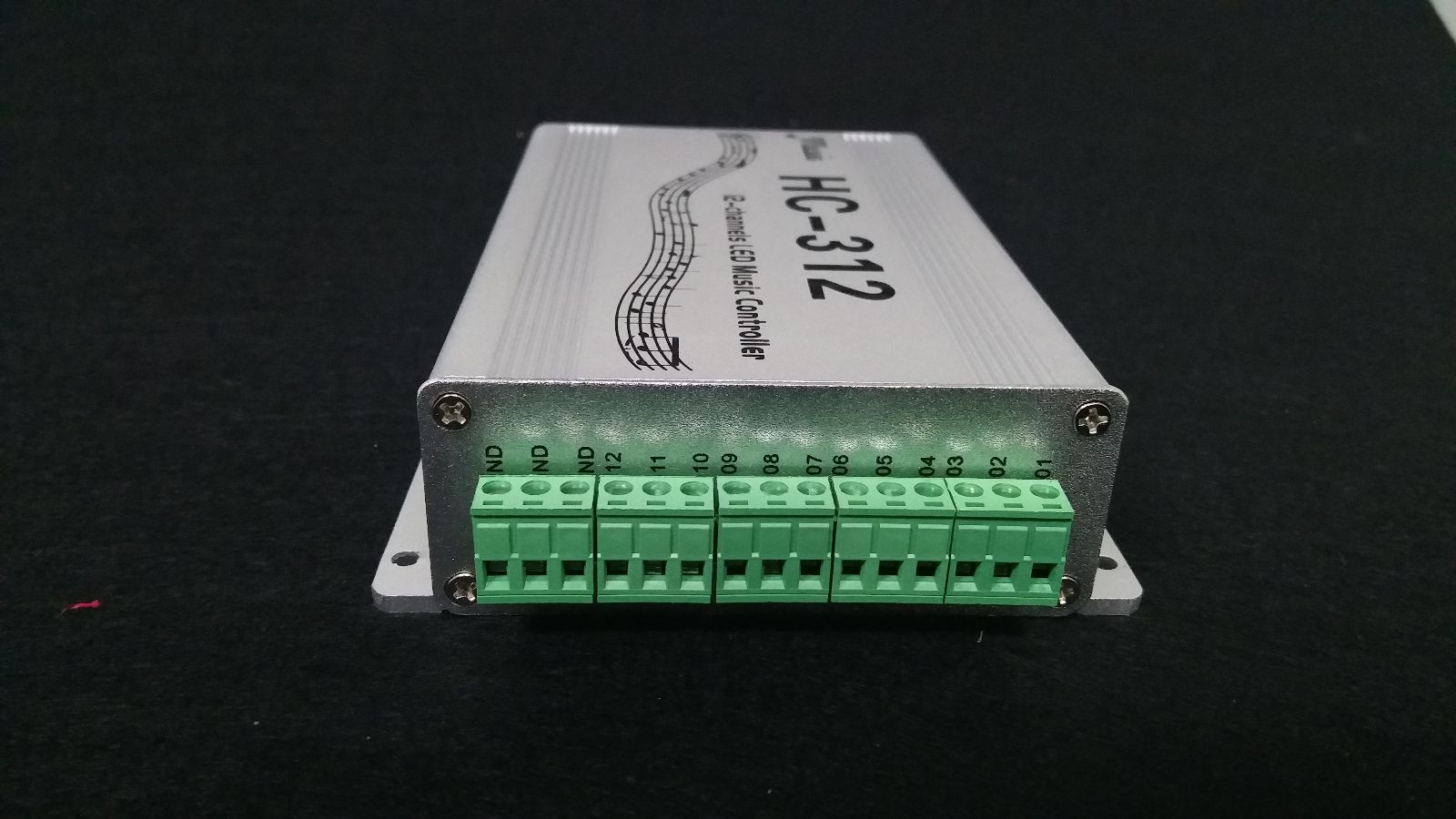

型號:HC-312
電壓:支技5V-24V
功能:支持音樂實時控制,可以感應亦可接入音頻線
控制像素點數量:20-200個像素點/端口
端口數量:12個端口
詳細介紹
HC-312音樂控制器的主要功能是通過處理咪頭和音頻頭的聲音信號,解析出聲音的頻譜對應關系,利用音頻信號進行LED燈的花樣的實時控制。不需要專業的控制器和控臺就能實現燈由聲動的規律變化。
HC312音樂控制器的供電范圍適應5V~24V寬電壓,能夠配合絕大部分LED燈具工作電壓同時供電,不需要額外增加供電電源。其音頻信號支持外接音頻插孔和控制器內部的咪頭采集2種模式,當音頻信號接頭空置時,輸入信號由內置的咪頭采集轉化。當音頻接頭有信號輸入時,則輸入信號自動轉化為音頻接頭的輸入信號。HC312音樂控制器支持1-12路控制信號輸出,每路支持10-200像素點驅動。
控制按鍵使用說明
外部的三個控制按鍵分別為:MODE按鍵,+ 按鍵,- 按鍵。
上電時,默認為斷電前的狀態模式。通過按MODE鍵實現通道數量、點數、亮度、花樣選擇等功能,通過“+/-”選擇,5秒后自動保存選項進入花樣狀態。
上電后按MODE鍵,燈具亮紅色,首先進入通道選擇。通過“+/-”按鍵,通道在4-12通道之間選擇,通過通道所帶燈具的亮滅判斷。
再次按MODE鍵,燈具亮綠色,進入點數選擇狀態。通過按“+/-”按鍵,點數在10-200點之間選擇,通過通道所帶燈具LED亮滅判斷。
再次按MODE鍵,燈具亮白色,進入燈具亮度調節模式。通過按“+/-”按鍵,燈具在7~255亮度調節(亮度調節步進為8)。
再次按MODE鍵,進入花樣選擇模式時。初始花樣為進入模式選擇時運行的花樣,然后通過“+/-”按鍵控制選擇的花樣。一共有10種左右花樣可選。
同時按“+/-”按鍵 1秒以上,進入自動循環播放所有花樣模式,每個花樣間隔時間大約30秒。
備注:本顏色說明以燈具RGB順序說明。不同的燈具RGB通道順序不一樣,呈現的顏色不一定一致。
信號強度調節
在切換輸入信號后,由于信號強度不一樣,可以調節信號強度旋鈕來調節最佳的LED顯示狀態,也可以通過調節此旋鈕來消除環境噪音對輸入信號產生的誤差顯示。
輸出信號
控制器有最多12通道的輸出控制,輸出端子的1~12號為信號輸出端子,13~15號端子為LED燈的接地端子,輸出信號由單片機引腳根據聲音頻率進行變化,映射LED的變化速度和花樣。

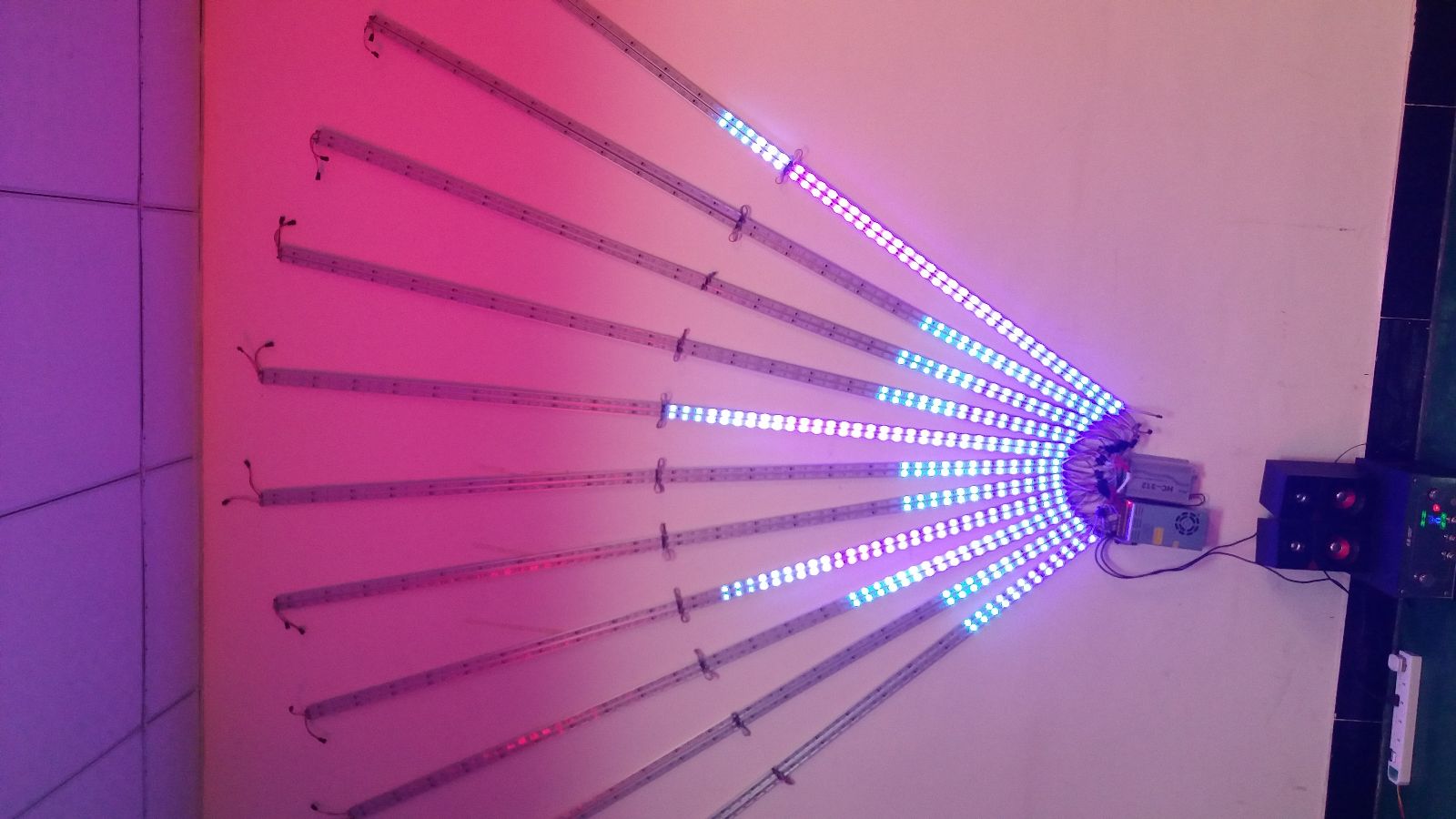

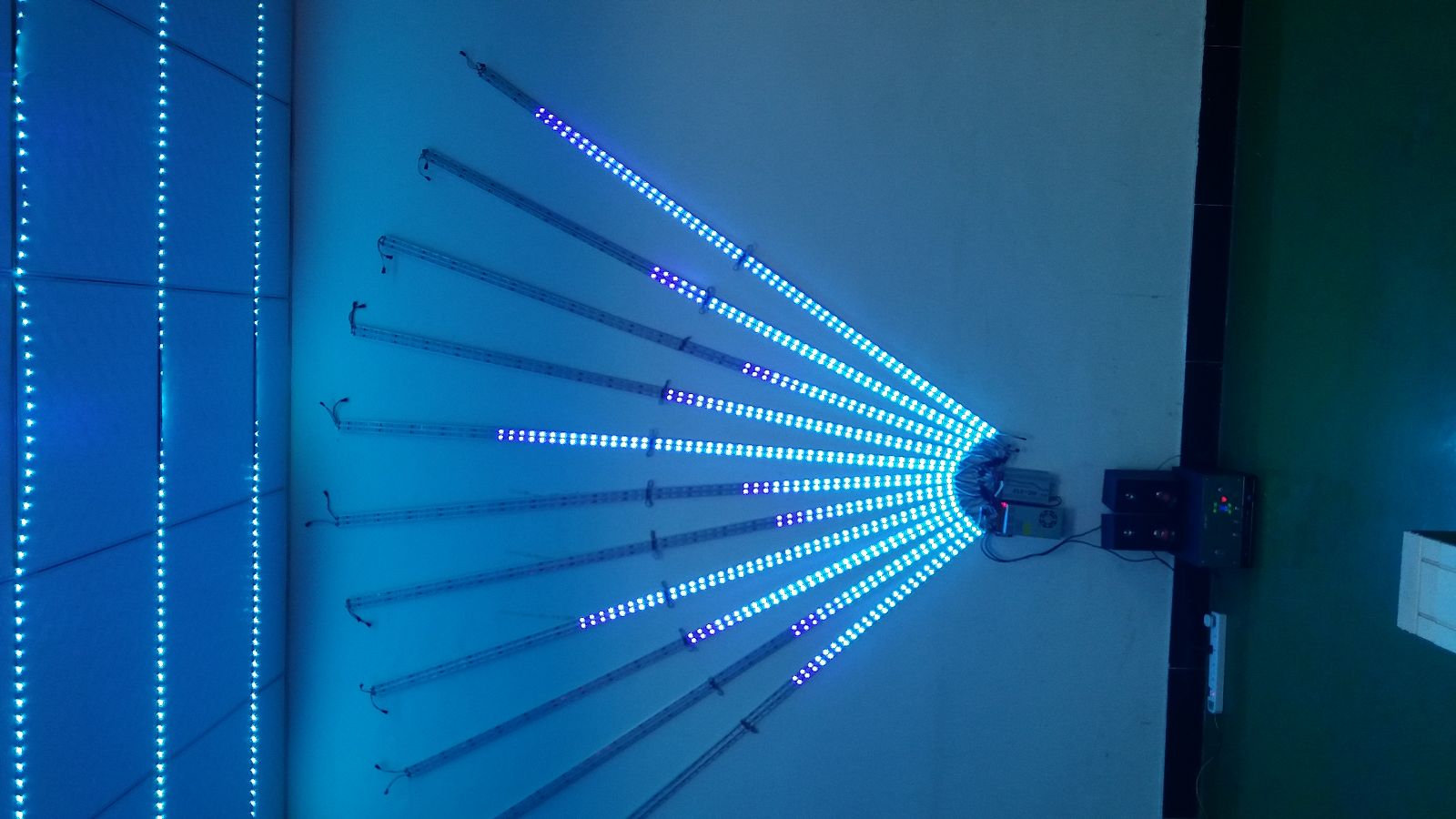

控制安裝和調試步驟

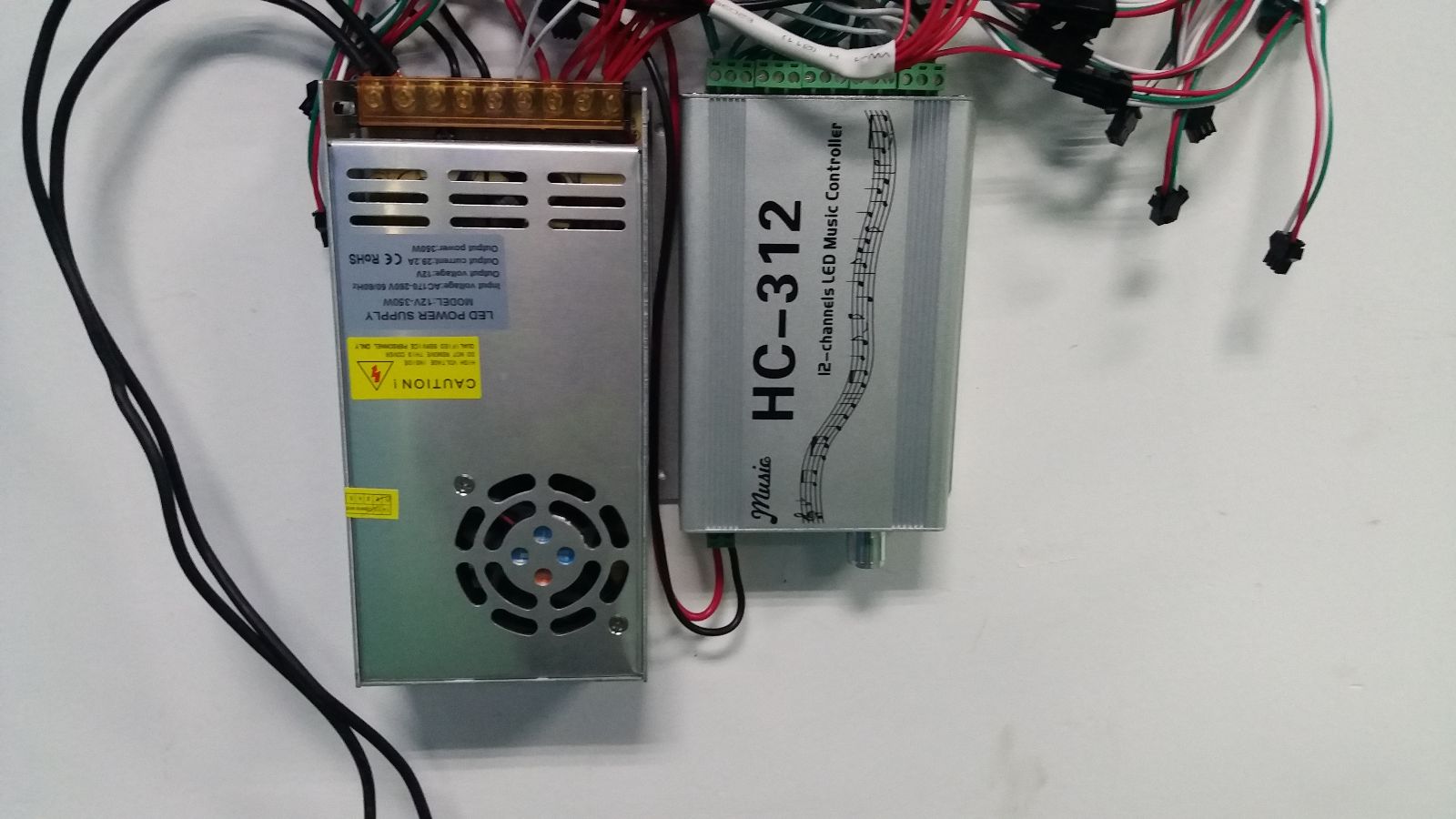

1、將控制器固定在需要安裝的合適位置,包括供電電源的安裝,可以根據LED燈的供電來選擇供電電源電壓,因為控制的輸入電壓范圍在5V~24V。也可以選擇雙電源供電,兩個電源必須共地。
2、連接好控制的電源線,連接好LED的電源線,若是雙電源供電請檢查共地線是否連接。
3、將LED的信號線依次順序插入信號端子。
4、若需要連接外部音頻信號,則可以用音頻線插入音頻接口,自動切換到外部信號輸入,然后調節信號強度旋鈕,在沒有聲音輸入的情況下,LED顯示無信號狀態。
5、根據需要按鍵轉變模式,再設置“+/-”按鍵。
